Aktivitätenbericht konfigurieren

Szenario: Sie möchten mit einem Berichttyp Aktivitäten ermitteln, wie oft der aktuelle Wert eines Analogeingang-Objekts in den letzten 24 Stunden den Wert 100 überschritten hat.

  1. Sie haben das Attribut AL für die Eigenschaft Aktueller Wert des Analogeingang-Objekts im Expander Eigenschaften im Konfigurator gesetzt.
  2. Stellen Sie sicher, dass ein Bericht mit einer Aktivitätentabelle mit den folgenden Standardspalten verfügbar ist: Auslösezeit, Objektbeschreibung, Objektbezeichner, Aktion, Logtyp, Vorheriger Wert, Wert, Status, Benutzername, Managementstation, Meldungstext und Anhänge.
  1. (Optional) Fügen Sie der Tabelle mithilfe des Dialogfelds Spalten wählen ggf. weitere Spalten hinzu. Führen Sie dazu einen Rechtsklick auf die Tabelle aus und wählen Sie die Option Spalten wählen.
  2. Ziehen Sie jene Analog Input-Objekte in die Aktivitätentabelle, deren Wert Sie überwachen wollen. Das Objekt wirkt als Namensfilter.

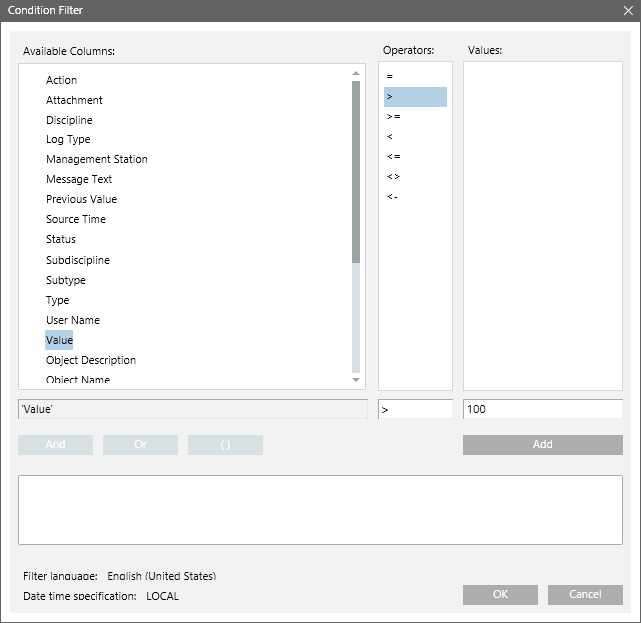

  3. Rechtsklicken Sie auf die Aktivitätentabelle und wählen Sie Filter > Bedingungsfilter.
  4. Das Dialogfeld Bedingungsfilter wird angezeigt.
  5. Führen Sie die folgenden Schritte aus, um einen Bedingungsfilter anzuwenden:
    a. Wählen Sie Wert aus der Liste Verfügbare Spalten.
    b. Wählen Sie > in der Liste Operatoren.
    c. Geben Sie 100 im Textfeld Werte ein.
    d. Klicken Sie Hinzufügen. Der erstellte Filterausdruck wird im Feld Filterausdruck angezeigt.
    e. Klicken Sie OK.
  6. Der Bedingungsfilter wird der Tabelle hinzugefügt.
    Hinweis: Wenn Sie einen Bedingungsfilter erstellen, hängt die Syntax der Eigenschaftswerte vom Datentyp der Eigenschaft ab.
    Weitere Informationen finden Sie unter Syntax des Bedingungsfilters in Bedingungsfilter.

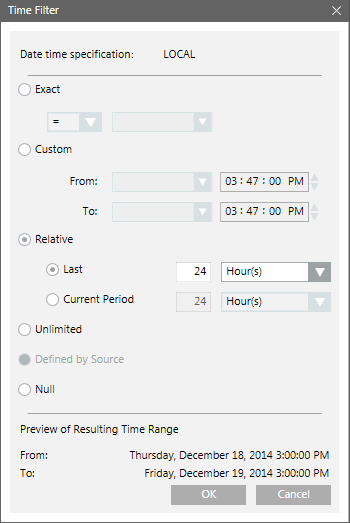

  8. Geben Sie einen Zeitraum an, indem Sie der Berichtsdefinition einen Zeitfilter hinzufügen. Führen Sie die folgenden Schritte aus, um einen Zeitfilter hinzuzufügen.
    a. Führen Sie einen Rechtsklick auf der Aktivitätentabelle aus, richten Sie den Mauszeiger auf Filter und wählen Sie Zeitfilter. Das Dialogfeld Zeitfilter wird angezeigt.
    b. Wählen Sie Relativ.
    c. Wählen Sie die Option Vorheriger oder Aktueller Zeitraum, abhängig davon, ob Sie die Daten des vorherigen oder des aktuellen 24-Stunden-Zeitraums benötigen.
    Weitere Informationen zur Einstellung eines Zeitraums finden Sie unter Zeitfilter. Da in diesem Beispiel die Daten für den vorherigen 24-Stunden-Zeitraum benötigt werden, müssen Sie Vorherige wählen und 24 Stunden angeben.
    d. Klicken Sie OK.
  10. Führen Sie den Bericht aus, um die Daten anzuzeigen.
  11. Der Bericht zeigt die Daten für Analog Input-Objekte an, deren Wert in den vorherigen 24 Stunden über 100 lag.
  12. (Optional) Klicken Sie Speichern.
